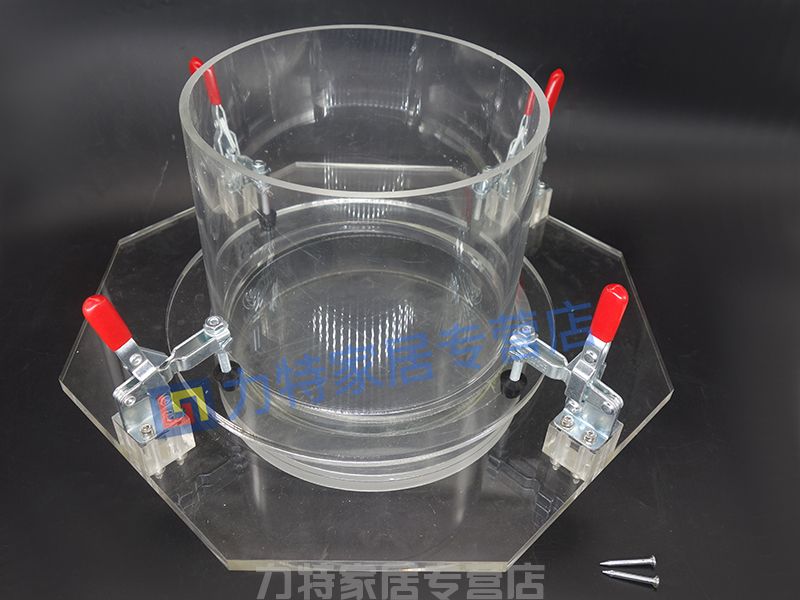

一、产品简介

本夹具用于防水卷材的钉杆水密试验，符合GB23441-2009《自粘聚合物改性沥青防水卷材》的技术要求。

二、主要技术参数

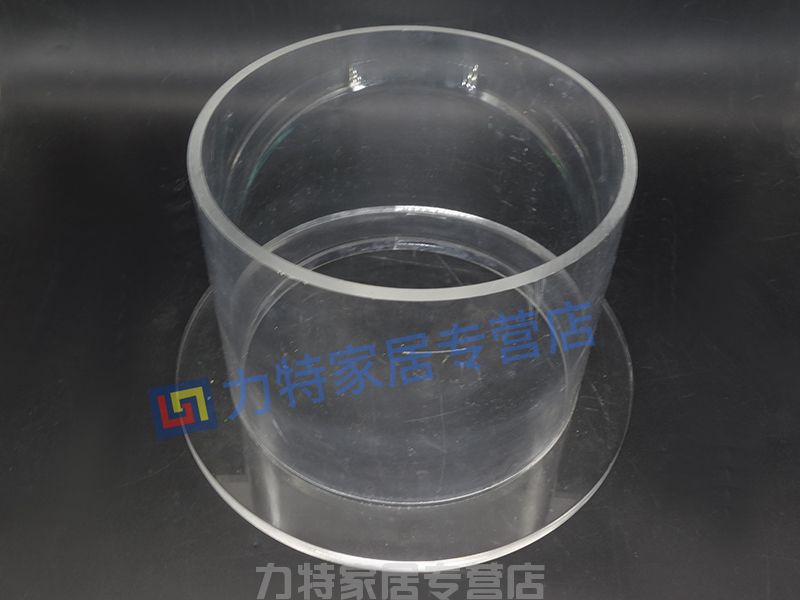

1.圆管内径：190mm

2.圆管高度：150mm

外箱尺寸：430*420*270mm

重量：8kg

三、试件制备

在（23±2）℃条件下，去除试件的防粘材料，将卷材轻放在与卷材同样尺寸的胶合板（五合板）上，用质量为2 kg、宽度（50~60）mm的压辊反复滚压三次，使其与胶合板粘合。胶合板不应重复使用。在胶合板下放两个木块作支撑，以便于将钉子钉入。将长（30±4）mm，直径（3.5~4）mm的无翼镀锌无螺纹钉，从卷材表面钉入胶合板，钉入两颗钉子，位置在试件的中心附近，钉子之间相距（25~50）mm，将钉子钉入到钉帽与卷材表面平齐，然后从背面轻敲钉头使钉子升起，使钉帽与卷材表面距离6mm共制备两块试件。

四、试验步骤

将装置的上圆管居中放在水平放置的试件卷材表面上，然后用密封胶沿外边一圈密封在卷材上，放置2h后，在沿内边一圈密封，然后在室温养护24 h将其放在装置的容器上，然后向上面的圆管中加蒸馏水，水位高度为（130±3）mm，再将其移入（4±2）℃的冰箱中，放置3d。

五、结果评定

取出试件，观察下面的容器内、胶合板底部及钉子末梢有无水迹。倒掉圆管中的水并拭干，揭下卷材，观察卷材背面有无水迹。

两块试件都没有观察到水迹，认为试验通过，报告无渗水。

六、注意事项

有机玻璃易损，使用过程中请轻拿轻放，试验完毕后装仪器置于安全处存放。
