一、产品简介

新标准插头插座量规符合GB/T 1002-2021《家用和类似用途单相插头插座 型式、基本参数和尺寸》标准中图8～图16规定参数尺寸，用于家用和类似用途单相插头插座尺寸的检验。

二、主要技术参数

数量：1套共计14件；

量规表面粗糙度：钢制量规表面粗糙度Ra0.8；

量规测量面的淬火硬度：HRC 58～65；

量规规格：

1、 单相两极插头量规≤10A数量1件（图8）；

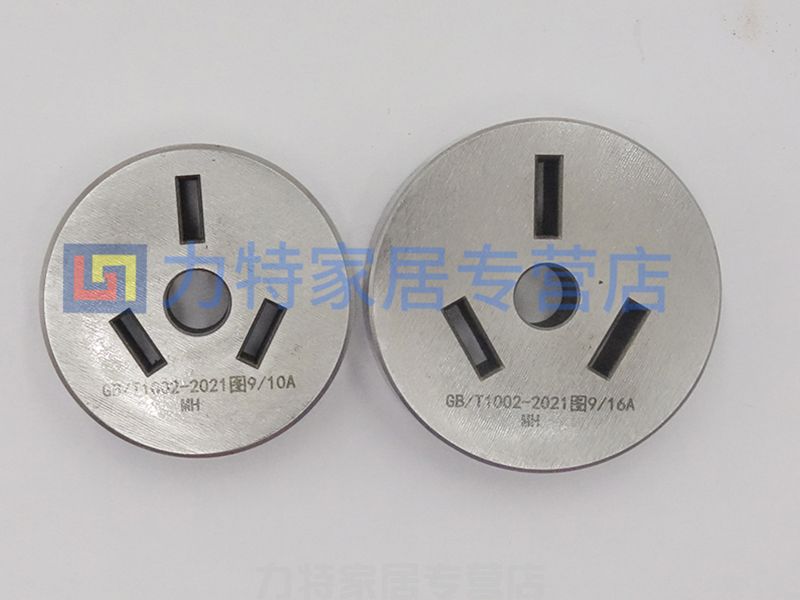

2、 单相两极带接地插头量规≤10A数量1件（图9）；

3、 单相两极带接地插头量规16A数量1件（图9）；

4、 单相两极插座通规10A数量1件（图10）；

5、 单相两极带接地插座量规10A数量1件（图11）；

6、 单相两极带接地插座量规16A数量1件（图11）；

7、 单相插座单插销孔止规10A数量1件（图12）；

8、 单相插座单插销孔止规16A数量1件（图12）；

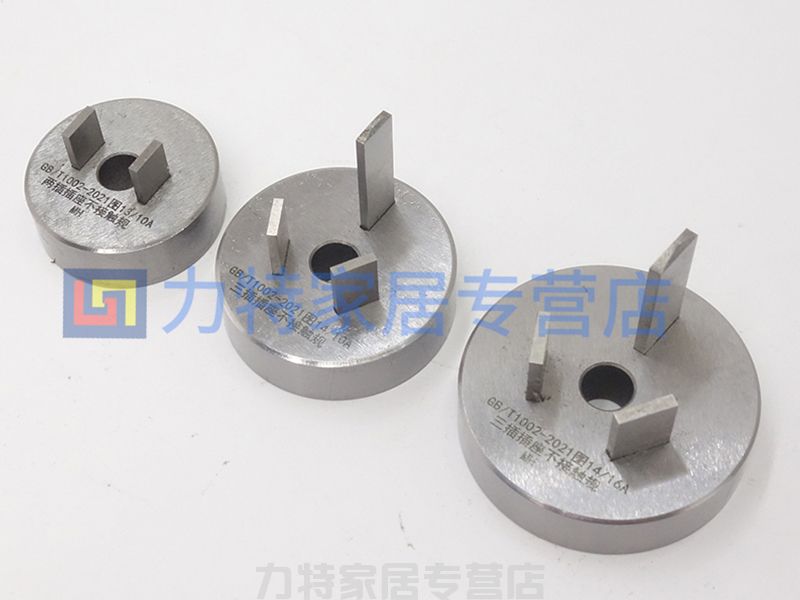

9、 单相两极插座不接触规10A数量1件（图13）；

10、单相两极带接地插座不接触规10A数量1件（图14）；

11、单相两极带接地插座不接触规16A数量1件（图14）；

12、单相两极插座接触规10A数量1件（图15）；

13、单相两极带接地插座接触规10A数量1件（图16）；

14、单相两极带接地插座接触规16A数量1件（图16）。
