WH-5000系列拉-压力试验机为本公司最新研制而成.适用于五金、橡塑料、纸品、彩印包装、胶粘带、箱包手袋、纺织、医药、日化、食品、电线电子等行业。可做各种材料、半成品及成品的拉、压、弯、折、剪、撕裂、剥离等形式的试验。

二、特点：

典雅的外观设计---动感型的底座辅以经高级喷塑处理之铝合金型材立柱；

精密的传动机构---采用高精度、无间隙滚珠螺杆及时规皮带作为传动系统精确度的保证；

先进的控制方式---全计算机式数据采集及运动控制；

强大的软件功能---Windows XP操作系统下的全开放式测试软件，用户可使用软件现有功能完成几乎所有的力学测试项目，也可根据自己的实际需要自行编辑测试方法。测试结果可与Office等绝大部分自动化办公软件实现共享；

超高的测试精度---优于1级的测力准确度，1/200,000的力值分辩率，变形测量分辨率可达0.0001mm；

全新的接口设计---预留金属引伸计、位移编码器及大变形两点延伸器接口，方便用户选择；

人性化的操控方式---在全计算机控制操作的基础上还可选择外接手动控制盒达到操作仪器的目的。

试验机采用双空间门式结构，主机部分由四根导向立柱、上横梁、中横梁、工作台组成落地式框架，调速系统安装在工作台下部。由调速精度高、范围宽、性能稳定的交流伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现试样的加荷与卸载。采用该结构保证机架有足够的刚度，同时实现高效、平稳传动。主机主要零部件在加工中心进行加工，保证了主机的精度。滚珠丝杠为E5级。

功能特点：

（1 ）交流伺服驱动器和交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。调速比可达 1:100000。

（ 2 ）具有过载、过流、过压、位移上下限位和紧急停止等保护功能。

（ 3 ）电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。

技术参数：

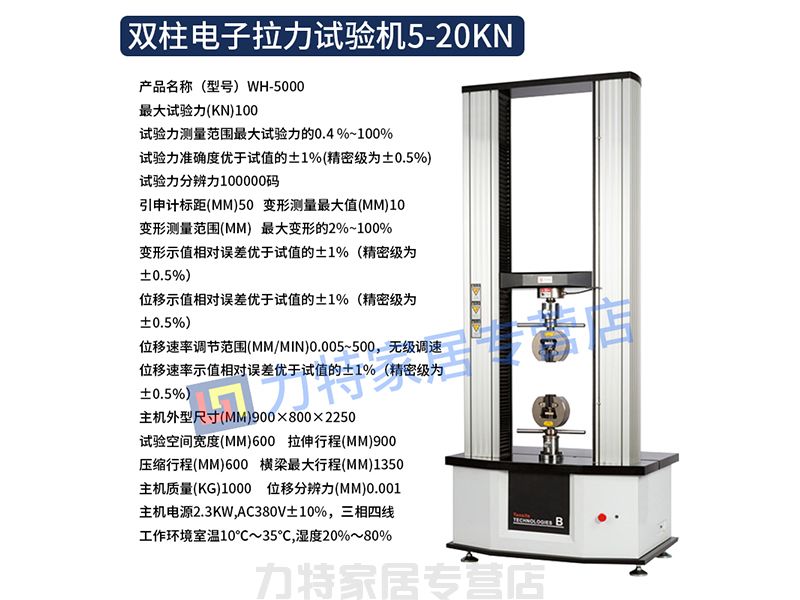

产品名称（型号）WH-5000

最大试验力(kN)100

试验力测量范围

最大试验力的0.4 %~100%

试验力准确度

优于试值的±1％（精密级为±0.5％）

试验力分辨力100000码

引申计标距(mm)50

变形测量最大值(mm)10

变形测量范围(mm)

最大变形的2%~100%

变形示值相对误差优于试值的±1％（精密级为±0.5％）

位移示值相对误差

优于试值的±1％（精密级为±0.5％）

位移分辨力(mm)0.001

位移速率调节范围(mm/min)0.005~500，无级调速

位移速率示值相对误差优于试值的±1％（精密级为±0.5％）

主机外型尺寸(mm)900×800×2250

试验空间宽度(mm)600

拉伸行程(mm)900

压缩行程(mm)600

横梁最大行程(mm)1350

主机质量(kg)1000

主机电源2.3kW,AC380V±10%，三相四线

工作环境室温10℃～35℃,湿度20%～80%
