一、产品简介

 本仪器用于非金属和复合导管的耐热性能试验，符合GB 20041.1-2005《电气安装用导管系统 通用要求》和JG 3050-1998《建筑用绝缘电工套管及配件》的技术要求。

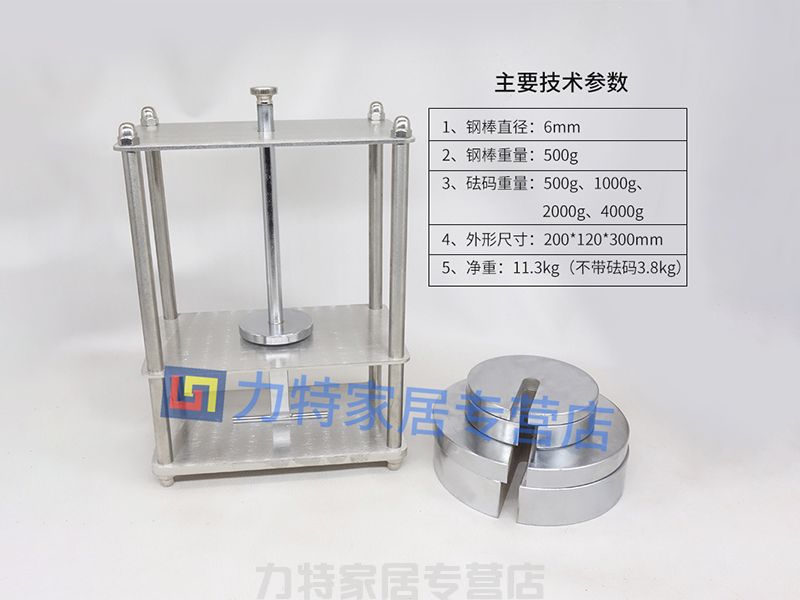

二、主要技术参数

1、钢棒直径：6mm

2、钢棒重量：500g

3、砝码重量：500g、1000g、2000g、4000g

4、外形尺寸：200*120*300mm

5、净重：11.3kg（不带砝码3.8kg）

三、使用方法

将需要试验的导管截成长度为100±5mm的导管试样，连同本仪器放进烘箱里4h±5min，箱内温度以GB 20041.1-2005 《电气安装用导管系统 通用要求》中表2为准，误差为±2℃。

加热阶段结束后，提起钢棒，放入试件，再以相应的砝码，加力24h±15min，负荷要与导管轴线成直角。

加到试样的包括钢棒在内总负荷应与标准相符，负荷需加在试样中间部位。然后让试样在负荷状态下冷却至室温。

然后撤掉负荷，立即让相关量规在其自身重量并无任何初始速度的情况下，通过处于铅垂位置的试样，量规能正常通过导管。

四、维护与保养：

使用过程中应轻拿轻放，以免损坏仪器；试验完毕后应将仪器擦拭干净，置于阴凉干燥处存放。
